空气开关和断路器有啥区别？断路器能代替空气开关吗？

在电气系统中，空气开关和断路器是两种常见的保护装置，用于控制电路通断并防止过载、短路等故障，确保用电安全。尽管两者在功能上有相似之处，但它们的结构、工作原理和应用场景存在显著差异。

一、空气开关的定义与特性

1. 空气开关的定义

空气开关，也称空气断路器或自动空气开关，是一种低压配电装置，利用空气作为绝缘和灭弧介质，通过手动或自动操作实现电路的接通、分断和保护功能。空气开关符合《低压开关设备和控制设备》（GB/T 14048）标准，广泛应用于家庭、商业和工业配电系统。

2. 空气开关的结构

空气开关通常由以下部分组成：

• 触头系统：包括动触头和静触头，用于接通或分断电路。

• 灭弧装置：利用空气灭弧，吸收电弧能量，防止电弧持续燃烧。

• 脱扣机构：包括热脱扣（过载保护）和电磁脱扣（短路保护），触发断开动作。

• 操作机构：手动操作手柄或电动操作装置，控制开关状态。

• 外壳：塑料或金属外壳，提供绝缘和防护。

3. 空气开关的工作原理

空气开关通过检测电路中的异常情况（如过载或短路）自动断开电路：

• 过载保护：当电流超过额定值时，热脱扣器（双金属片）受热变形，推动脱扣机构断开电路。

• 短路保护：短路时，电磁脱扣器产生强大磁力，迅速拉开触头，切断电路。

• 灭弧过程：断开时产生的电弧在灭弧栅片中被分割和冷却，最终熄灭。

4. 空气开关的特性

• 额定电流：常见为6A、10A、16A、32A、63A等，适合低压电路（≤400V）。

• 分断能力：通常为4.5kA至10kA，足以应对家庭和小型商业短路电流。

• 操作简便：支持手动和自动操作，安装维护简单。

• 成本较低：价格亲民，如C32型空气开关约20–50元。

• 应用场景：家用配电箱、照明电路、插座电路、小型工业设备。

二、断路器的定义与特性

1. 断路器的定义

断路器是一种能够接通、分断和承载正常电路电流，并在异常条件下（如过载、短路、漏电）自动断开电路的电气保护装置。断路器种类繁多，包括低压断路器（如塑壳断路器）、高压断路器和微型断路器（MCB），符合《低压开关设备和控制设备》（GB/T 14048）和《电力系统用断路器》（GB 1984）标准。

2. 断路器的结构

断路器的结构与空气开关类似，但设计更复杂，具体包括：

• 触头系统：高强度触头，支持频繁操作和高分断能力。

• 灭弧装置：根据类型采用空气、真空或SF6气体灭弧，适用于不同电压等级。

• 脱扣机构：包括热磁脱扣、电子脱扣或智能脱扣，提供多样化保护功能。

• 操作机构：手动、电动或遥控操作，部分支持智能控制。

• 外壳：高强度塑料或金属，耐高温和冲击。

3. 断路器的工作原理

断路器通过检测电路异常触发脱扣机构，断开电路：

• 过载保护：热脱扣或电子脱扣器检测持续过流，触发断开。

• 短路保护：电磁或电子脱扣器快速响应大电流，切断电路。

• 其他保护：部分断路器提供漏电、欠压或过压保护。

• 灭弧过程：电弧在灭弧室中被分割、冷却或转移至真空/SF6介质中熄灭。

4. 断路器的特性

• 额定电流：范围广，从1A至数千安，覆盖低压到高压。

• 分断能力：低压断路器为10kA至100kA，高压断路器可达数千kA。

• 多样化功能：支持过载、短路、漏电、遥控和智能监测。

• 应用广泛：家用配电、工业电力系统、变电站、铁路和数据中心。

• 成本差异：微型断路器（MCB）约20–100元，塑壳断路器（MCCB）约200–2000元，高压断路器价格更高。

三、空气开关与断路器的区别

1. 定义与分类

空气开关：

• 属于低压断路器的一种，特指以空气为灭弧介质的开关设备。

• 分类较单一，主要为微型空气开关（如C16、C32）。

断路器：

• 泛指所有能自动断开电路的保护装置，涵盖低压断路器（如MCB、MCCB）、高压断路器和智能断路器。

• 分类多样，包括微型断路器、塑壳断路器、框架断路器等。

2. 结构与灭弧方式

空气开关：

• 结构简单，采用空气灭弧，适合低压小电流场景。

• 灭弧装置为栅片式，灭弧能力有限。

断路器：

• 结构复杂，根据电压等级采用空气、真空或SF6灭弧。

• 灭弧装置多样，如真空断路器灭弧速度更快，分断能力更强。

3. 性能差异

额定电流与电压：

• 空气开关：额定电流6–125A，电压≤400V，适合低压配电。

• 断路器：额定电流1A至数千安，电压从220V至220kV，覆盖低压到高压。

分断能力：

• 空气开关：分断能力4.5–10kA，适合家庭和小型商业。

• 断路器：分断能力10kA至数千kA，适应高短路电流场景。

保护功能：

• 空气开关：主要提供过载和短路保护，部分型号带漏电保护。

• 断路器：除过载和短路保护外，还可提供漏电、欠压、过压和智能监测。

响应速度：

• 空气开关：热磁脱扣，响应速度较快（毫秒级）。

• 断路器：电子脱扣或智能脱扣，响应速度更快且可调。

4. 应用场景

空气开关：

• 家用配电箱：如C16用于照明，C32用于空调。

• 小型商业：如超市、办公室的配电系统。

• 低功率工业设备：如小型电机控制。

断路器：

• 家用与商用：微型断路器（MCB）用于配电箱，塑壳断路器（MCCB）用于商业楼宇。

• 工业电力：如框架断路器用于工厂主干线路。

• 高压系统：真空或SF6断路器用于变电站和电网。

• 特殊场景：智能断路器用于数据中心和新能源系统。

5. 成本与维护

空气开关：

• 价格低，如C32型约20–50元，适合预算有限场景。

• 维护简单，替换方便，寿命约10–15年。

断路器：

• 价格范围广，MCB约20–100元，MCCB约200–2000元，高压断路器数万元。

• 维护复杂，高压断路器需定期检查灭弧装置，寿命15–30年。

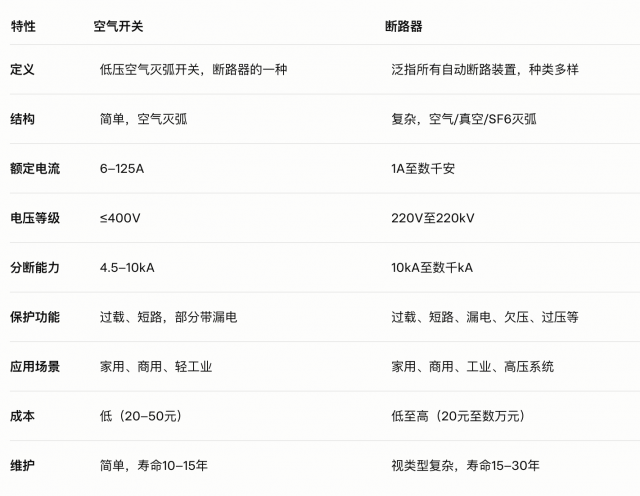

6. 综合对比表

四、断路器能否代替空气开关？

1. 理论上的可行性

从技术角度看，断路器可以代替空气开关，尤其是在低压配电场景中：

• 功能重叠：空气开关本质上是低压断路器的一种（如微型断路器MCB），两者在过载和短路保护功能上高度一致。

• 性能优势：断路器（如MCB或MCCB）分断能力更强，保护功能更全面（如漏电、欠压保护），可满足空气开关的所有需求。

• 标准兼容：微型断路器符合家用配电箱的安装标准（DIN导轨），可直接替换空气开关。

2. 实际应用的局限性

尽管断路器在理论上可替代空气开关，但实际应用中需考虑以下因素：

1）成本差异：

• 空气开关价格低（如C32约20–50元），适合家用和预算有限场景。

• 微型断路器价格相近（20–100元），但塑壳断路器（200–2000元）成本过高，不适合简单家用。

2）功能冗余：

• 家用场景只需过载和短路保护，空气开关已足够；断路器的额外功能（如智能监测）在家用中利用率低。

• 高端断路器（如MCCB）的分断能力和复杂设置在家用配电箱中显得多余。

3）安装兼容性：

• 空气开关和微型断路器（MCB）安装尺寸一致，可互换。

• 塑壳断路器（MCCB）或框架断路器体积大，需专用配电柜，不适合家用配电箱。

4）维护与操作：

• 空气开关操作简单，维护成本低，适合非专业用户。

• 高端断路器需专业维护，可能增加使用难度。

3. 替代场景分析

1）家用配电：

• 微型断路器（MCB）可完全代替空气开关，且性能更优。例如，施耐德iC65N断路器（C32）与C32空气开关功能相当，价格略高（约50–80元）。

• 推荐：家用优先选微型断路器，性价比高，安装方便。

2）商业与工业：

• 塑壳断路器（MCCB）适合高电流和复杂保护需求的场景（如工厂主干线路），空气开关无法胜任。

• 推荐：根据负载和保护需求选择MCCB或框架断路器。

3）特殊场景：

• 智能断路器（如带遥控和监测功能）适合数据中心或智能家居，但成本高（约500–2000元）。

• 空气开关无法提供智能功能，无法替代此类断路器。

五、选购与使用建议

1. 选购要点

明确需求：

• 家用：选空气开关或微型断路器（MCB），额定电流6–63A，带漏电保护（如DZ47-63）。

• 商业/工业：选塑壳断路器（MCCB）或框架断路器，电流100–1600A。

规格选择：

• 额定电流：照明用6–16A，插座用16–32A，空调用32–63A。

• 分断能力：家用选6–10kA，商业选10–50kA。

• 极数：单相选1P/2P，三相选3P/4P。

认证检查：

索要CCC认证和检测报告，检查产品型号和参数。

2. 使用与安装建议

安装要求：

• 空气开关和MCB安装于DIN导轨，确保牢固。

• MCCB需专用配电柜，接地可靠。

• 由持证电工安装，遵守《低压配电设计规范》（GB 50054）。

保护配置：

• 总开关：选63A断路器，带漏电保护。

• 分路开关：照明用10–16A，插座用16–32A，空调用32A。

维护管理：

• 每年检查开关动作是否灵活，接触点无烧蚀。

• 定期测试漏电保护功能（按测试按钮），确保可靠。

安全注意：

• 避免超负荷使用，防止频繁跳闸。

• 故障维修时断开电源，防止触电。

3. 注意事项

• 避免混淆：家用场景优先选空气开关或MCB，工业场景根据需求选MCCB或框架断路器。

• 预算平衡：家用无需追求高端断路器，空气开关性价比更高。

• 规范操作：非专业人士勿自行安装或改动配电系统。

选购时，需根据电流、电压、保护功能和预算选择合适的装置，优先选择符合国家标准的品牌产品，并由专业电工安装。
