零线与地线的区别在哪里？5大差异千万别混淆，一文搞懂电线常识！
在电气工程和家庭用电系统中，零线和地线是两种常见但功能截然不同的线路。尽管它们在外观上可能相似，且都与电气安全密切相关，但它们的用途、电气特性以及在电路中的作用却有着本质区别。在家庭和商业建筑的低压配电系统中，正确了解零线与地线的区别对于确保电气安全、防止触电事故以及维护设备正常运行至关重要。
一、零线与地线的定义
1. 零线
零线，也称为中性线，是交流电（AC）系统中用于构成回路的一条导线。在单相220V交流电系统中，零线通常与火线一起组成完整的电流回路，将电流从电源输送到负载（如家用电器），再通过零线返回电源。
• 标识：零线通常采用蓝色绝缘皮的导线（根据GB/T 5023.3-2008标准）。
• 电气特性：零线通常与电源的中性点相连，在正常工作条件下会承载与火线相同的电流，但电位接近于零（相对于地而言）。
• 符号：在电气图纸中，零线通常标记为“N”。
2. 地线
地线，也称为保护接地线，是电气系统中用于安全保护的一条导线。它的主要作用是将可能出现的漏电电流或故障电流导入大地，以防止设备外壳带电或人身触电事故。
• 标识：地线通常采用黄绿双色绝缘皮的导线（根据GB/T 5023.3-2008标准）。
• 电气特性：在正常工作条件下，地线不承载电流，仅在电路发生故障（如漏电或短路）时导通电流。
• 符号：在电气图纸中，地线通常标记为“PE”。
二、零线与地线的主要功能
1. 零线的功能
零线在电气系统中主要承担以下功能：
• 构成电流回路：在交流电系统中，电流需要通过火线进入负载，再通过零线返回电源，形成闭合回路。例如，在家用插座中，火线和零线共同为电器提供220V的交流电。
• 稳定电压：零线连接到电源的中性点，有助于维持电路的电位稳定，避免电压波动对设备造成损害。
• 支持单相负载：在三相四线制配电系统中，零线为单相负载（如家用电器）提供电流回流路径。
2. 地线的功能
地线的主要功能是提供安全保护，具体包括：
• 防止触电：当地线连接到电器外壳时，若发生漏电，电流会通过地线流入大地，而非通过人体，从而避免触电事故。
• 设备保护：通过将故障电流导入大地，地线可以防止电器外壳带电，保护设备免受高压损害。
• 配合保护装置：地线通常与漏电保护器（RCD）或断路器配合使用，当检测到漏电或短路时，保护装置会迅速切断电源。

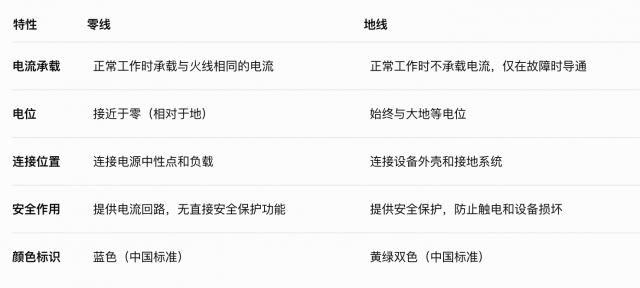

三、零线与地线的电气特性对比
四、零线与地线的安装规范
1. 零线的安装要求
• 正确接线：零线必须连接到配电箱的零线端子排，并通过配电系统与电源中性点相连。
• 避免混淆：零线不得与地线混接，否则可能导致漏电保护器失效或电路异常。
• 负载平衡：在三相系统中，零线应合理分配负载，避免因三相不平衡导致零线过载。
2. 地线的安装要求
• 可靠接地：地线必须连接到接地装置（如接地极或接地网），确保故障电流能有效导入大地。
• 连续性：地线不得断开或与其他导线混接，需保持全程导通。
• 配合保护装置：地线应与漏电保护器或断路器配合，确保故障时能迅速切断电源。
3. 零线与地线的分离
在现代电气系统中，零线与地线通常采用TN-S或TN-C-S接地方式：
• TN-S系统：零线与地线完全分离，各自独立布线，安全性更高。
• TN-C-S系统：在配电系统前端，零线与地线可能共用一段导线（称为PEN线），但在进入用户端后分离为独立的零线和地线。
这种分离设计确保了零线与地线的功能互不干扰，提高了系统的安全性和可靠性。
五、实际应用中的常见问题与误解
1. 零线与地线混接
由于零线和地线在某些老旧建筑中可能共用一条导线（TN-C系统），部分用户可能误认为二者可以互换。然而，这种做法在现代电气系统中是严格禁止的，因为：
• 触电风险：如果零线与地线混接，漏电电流可能通过零线流入人体，导致触电事故。
• 保护失效：混接可能导致漏电保护器无法正常工作，降低系统安全性。
2. 零线带电问题
在某些情况下，零线可能出现带电现象，原因包括：
• 零线断开：如果零线在配电系统中断开，负载端的零线可能通过电器与火线形成电位，导致带电。
• 三相不平衡：在三相系统中，若负载分配不均，零线可能承载过高电压。
3. 地线未正确接地
如果地线未连接到有效的接地系统（如接地电阻过高），其保护功能将失效，可能导致：
• 触电风险：漏电电流无法导入大地，可能通过设备外壳或人体形成回路。
• 设备损坏：故障电流无法有效疏导，可能损坏电器或引发火灾。
用户在日常使用中，应正确识别零线与地线，避免混接或误用，并在发现异常时及时咨询专业电工。
